1. Introduction et pré-requis
ALERT 4.0 dispose nativement d'un module permettant de s'interfacer avec les systèmes Siemens WinCC. Il est cependant nécessaire d'utiliser la version ALERT 4.0 32 bits avec le médiateur WinCC installé.
2. Ajout du système WinCC dans ALERT 4.0:

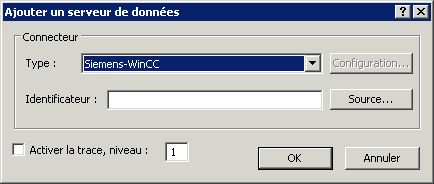

Afin d'ajouter le serveur de données WinCC dans ALERT 4.0, vous pouvez consulter l'article Ajout d'un serveur de données.

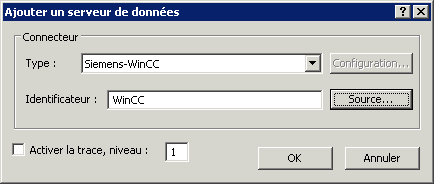

Cliquer ensuite sur le bouton "'Source":

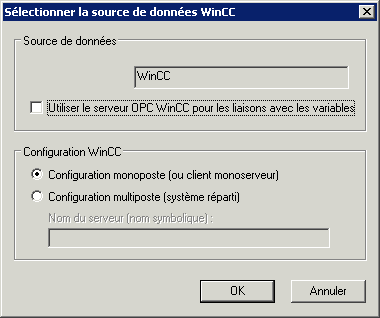

Configurer les propriétés du serveur de données:
- Encadré "Source de données":
L'option "Utiliser le serveur OPC WinCC pour les liaisons avec les variables" permet d'interroger les variables du système WinCC à travers le protocole OPC.
- Encadré "Configuration WinCC":
L'option "Configuration monoposte (ou client monoserveur)" est utilisée lorsqu'ALERT 4.0 est déployé sur le même serveur que le système WinCC.
L'option "Configuration multiposte (système réparti)" est utilisée lorsqu'ALERT 4.0 est déployé sur un poste WinCC client. Dans ce cas, le nom du projet WinCC du serveur doit être inscrit dans le champ "Nom du serveur".
Cliquer sur le bouton "OK" pour valider les paramètres:
Cliquer sur le bouton "OK" pour valider l'ajout du serveur de données:

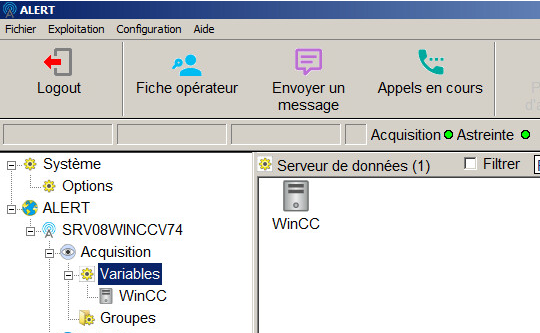

Si connexion est opérationnelle le voyant "Acquisition" doit être vert.
3. Importation des variables WinCC dans ALERT 4.0:
3.1. Importation avec une version de WinCC 6.0 ou inférieure:

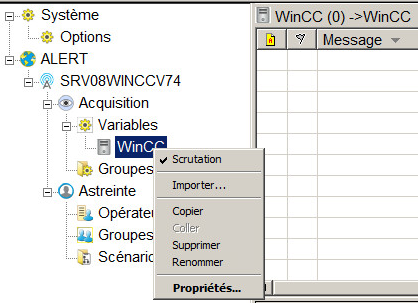

Effectuer un clic droit sur le serveur de données "WinCC" présent dans l'arborescence d'ALERT 4.0 puis sélectionner "Propriétés" :

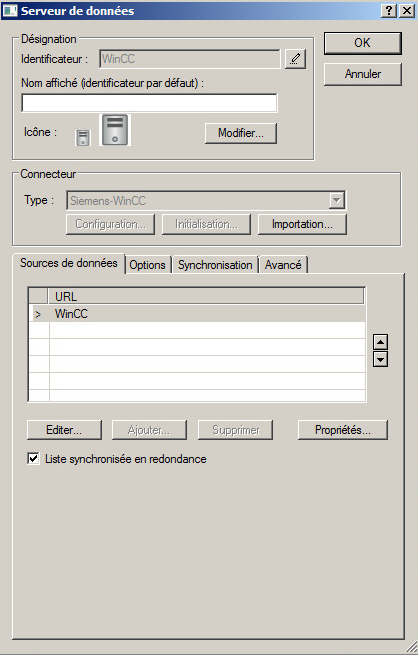

Dans la Fenêtre "Serveur de données", cliquer sur le bouton "Importation":

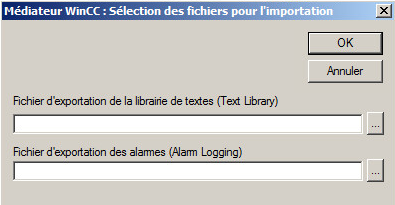

La fenêtre "Médiateur WinCC : sélection des fichiers pour l’importation" apparait:
Le fichier d’exportation de la librairie de textes s’obtient à partir du module "Text Library" de WinCC en faisant un export.
Il en est de même pour le fichier d’exportation des alarmes qui s’obtient à partir du module "Alarm Logging" de WinCC.

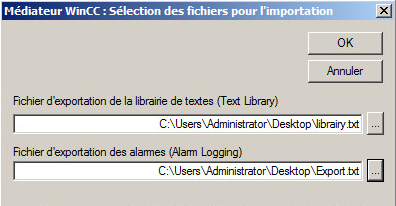

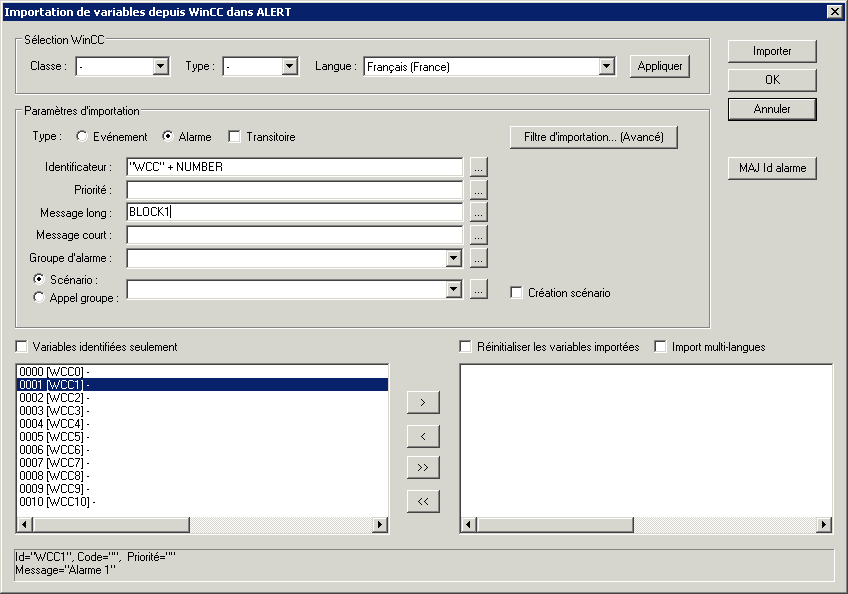

Lorsque les 2 fichiers sont configurés, valider en cliquant sur le bouton "OK" pour afficher la fenêtre "importation de variables depuis WinCC dans ALERT":
Utiliser les boutons ">", "<", ">>" et "<<" pour ajouter ou enlever les alarmes que vous souhaitez surveiller.
Sélectionner ensuite le groupe d’astreinte que vous désirez appeler pour ces alarmes et appuyer sur le bouton "importer".
Vous pouvez alors refaire la même manipulation pour un autre groupe d’astreinte.
3.2. Importation avec une version de WinCC 7.0 ou ultérieur:
Le format des fichiers d’export de WinCC a changé avec la version 7.0. A cause de ces changements l’importation standard du médiateur ne fonctionne plus.
Maintenant pour importer les alarmes de WinCC la meilleure solution est d’utiliser le module d’importation texte.

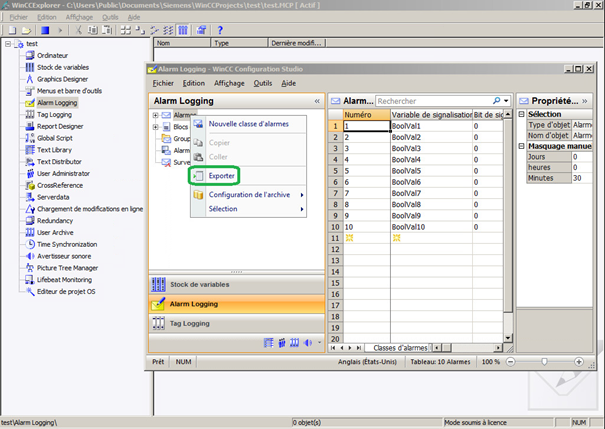

Pour cela, vous devez d’abord dans WinCC, exporter les alarmes du module "Alarm logging":
Remarque :
Il est possible qu’il soit nécessaire de retoucher le fichier qui a été exporté par WinCC afin de pouvoir l’utiliser correctement dans l’importation texte d'ALERT.
Exemple d’un fichier créé par l’export WinCC :
Sélectionnez tout l’en-tête non nécessaire pour l’importation dans ALERT 4.0:
Supprimez-le et sauvegarder le fichier afin d'obtenir un type de fichier exploitable directement depuis ALERT 4.0:
Dans ALERT 4.0, cliquer sur "Fichier" puis "Importer...":

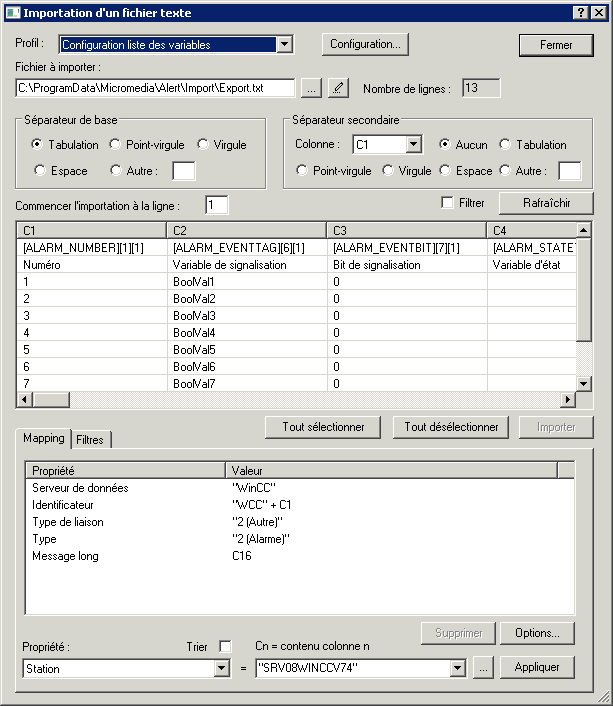

La fenêtre "importation d'un fichier texte" s'affiche.
Dans un premier temps, sélectionner le fichier exporté et modifié du module "Alarm Logging" grâce au bouton "...":
Créer ensuite le mapping pour WinCC 7.0 comme suit :
- Serveur de données = “WinCC”
- Identificateur = “WCC” + C1
- Type de liaison = “2 (Other)“
- Type = “2 (Alarm) “
- Message long= C15
- Condition = “0 Invalid”
- Valeur de la condition = “”
Pour plus d’information sur le module d’importation texte, lire le document "importation texte: importation des variables (Version 3.6)" disponible sur notre FAQ.
